pq Typ smd große stromgeschirmte Induktivität . wir konstruieren diese leistungsdrossel wieh pq20 / 16 ferritkern, wingding mit flacher kupfer-einschicht. Betriebstemperatur: -40 ° bis + 125 ° C. weniger Temperaturanstieg. hauptsächlich für Motherboards, Laptops, Desktop-Computer. DC / DC-Wandler in verteilten Stromversorgungssystemen.
Marke:
MCTArtikelnummer.:
Shielded Power InductorsHafen:
ShanghaiWir sind professionell Hersteller von Hochstromdrosseln Wir entwerfen verschiedene rm-Strominduktivitäten, dip / smd-Strominduktivitäten. große Strominduktivitäten und andere Arten von Hochstrominduktivitäten.
unser hoher Strom geschirmte Leistungsinduktivitäten haben einen hohen Sättigungsstrom, sehr geringe Kernverluste - Ferrit (mnzn) und hohe Strombelastbarkeit. Hauptsächlich in Speicherinduktivitäten für hocheffiziente DC / DC-Wandler verwendet, insbesondere für Buck-Wandler, Filter für Audioanwendungen usw. Wir akzeptieren kundenspezifische Designs und OEM-Service, wenn Sie irgendwelche Anfragen haben, kontaktieren Sie uns bitte.
Schnelle Details
|
Teilenummer: geschirmte Leistungsinduktivitäten |
|
Markenname: mct |
|
Betriebstemperatur: -40 ° bis + 125 ° c |
|
Sonderanfertigung: verfügbar |
|
weniger Temperaturanstieg |
|
Logo: kann besonders angefertigt werden |
|
Ferritkern pq20 / 16 |
|
verpackung: karton, kann benutzerdefinierte |
|
Wingding mit flacher Kupferschicht |
|
moq: jede menge |
|
Zertifizierung: ISO9001, RoHS, CE |
|
oem: verfügbar |
|
Vorlaufzeit: 25 Tage nach Zahlungseingang |
|
versand: luft, schiff, etc. |
Teileinformationen
Produktname: smd geschirmte leistungsdrossel pq typ hochstromdrosseln
Produktpalette: Transformatoren, Induktivitäten, Spulen, Spulen, Ferritkerne.
Anwendungen: Schaltnetzteile, Hochfrequenz-SMPS, EMI-Filter, Hochstrom-DC / DC-Wandler, Automobilelektronik.
verpackung details: pp verpackung gürtel + äußere verpackung hartpapier karton + innere verpackung perle baumwolle oder kunststoffschale (erhältlich in band und rolle paket, drei schicht karton verpackung)
Beispielzeit: 7-10 Tage für kundenspezifische Teile, 3-5 Tage für Standardteile.

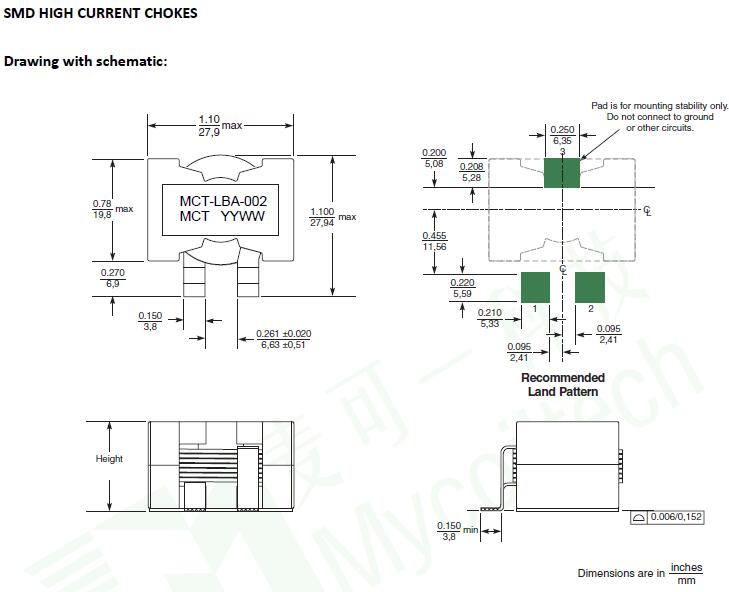

Produktspezifikation
Elektrische Daten und Teilenummer (PN)
|
Ich in einem |
lch bin da |
r dc / mΩ |
pn |
|
10.00 |
12 |
0,060 |
mct-lba-001 |
|
16.00 |
8.0 |
0,070 |
mct-lba-002 |
|
20.00 |
5.0 |
0,050 |
mct-lba-003 |
|
25.00 |
2.7 |
0,025 |
mct-lba-004 |
|
30.00 |
2.2 |
0,020 |
mct-lba-005 |
Wenn Sie Fragen haben, werden wir Ihnen schnell antworten.
E-Mail: sales003@mycoiltech.com
Skype: sales003_125
Kontakt: Fräulein Lily Yu
