Ringkernspule mit Pulverkern . mit hohem Wirkungsgrad Pulver Eisenkern. Vertikale und horizontale Ausrichtungen optimieren emi / rfi. kundenspezifisches Design verfügbar. kompatibel mit kostengünstigen Durchgangsbohrungen.
Marke:
MCTArtikelnummer.:
MCT-Low EMI Toroidal Inductor SeriesHafen:
ShanghaiFabrik heißer Verkauf Low-Emi-Pulver Kerninduktor , schnelle Lieferfrist und goos Kundendienst, können wir entwerfen, um verschiedene Anwendungen zu treffen, Proben können in 5 Tagen zur Verfügung gestellt werden. Wenn Sie irgendwelche Wünsche haben, kontaktieren Sie uns bitte.
Schnelle Details
|
Teil Nr .: mct-low emi Ringkerninduktivität |
Markenname: mct |
|
hoher Sättigungsstrom bis 10a |
maßgeschneidert: verfügbar |
|
Hochleistungs-Pulver-Eisenkern |
logo: kann angepasst werden |
|
Betriebstemperatur: -40 ° C bis 105 ° C |
Zahlungsbedingungen: t / t |
|
verpackung: karton, kann benutzerdefinierte |
moq: jede Menge |
|
Vorlaufzeit: 25 Tage nach Zahlung |
oem: verfügbar |
|
Typ: vertikal, horizontal |
Versand: Luft, Schiff, usw |
|
Vorlaufzeit: 25 Tage nach Zahlung |
Zertifizierung: ISO9001, RoHS, CE |
Teileinformationen
Produktname: Ringkerninduktivität für High-Power-LED-Vorschaltgeräte
Produktpalette: Transformatoren, Induktivitäten, Spulen, Spulen, Ferritkerne.
Anwendungen: Hochleistungs-Schaltnetzteile. Netzfilter. Hochleistungs-Audio-Filter. Solar Inverter. Weiße Ware. Motortreiber.
proben zeit: 7-10 tage für kundenspezifische teile, 3-5 tage für standard teile.
verpackung details: pp verpackung gürtel + äußere verpackung harter papier karton + innere verpackung perle baumwolle oder kunststoff tablett
Produktspezifikation
|
mct pn |
Ich (uh) |
Toleranz |
dcr (Ω) max |
IDC (a) |
Dimension: e |
|
mct-01-200m |
20 |
± 20% |
0,021 |
3.0 |
0,70 |
|
mct-01-300m |
30 |
± 20% |
0,035 |
2.0 |
0,60 |
|
mct-01-600m |
60 |
± 20% |
0,038 |
3.0 |
0,70 |
|
mct-01-680m |
68 |
± 20% |
0.101 |
1.0 |
0.45 |
|
mct-01-101m |
100 |
± 20% |
0,081 |
2.0 |
0,60 |
|
mct-01-221m |
220 |
± 20% |
0,190 |
1.0 |
0.45 |
|
mct-02-220m |
22 |
± 20% |
0,014 |
5.0 |
0,95 |
|
mct-02-290m |
29 |
± 20% |
0,020 |
4.0 |
0,85 |
|
mct-02-350m |
35 |
± 20% |
0,026 |
3.0 |
0,80 |
|
mct-02-580m |
58 |
± 20% |
0,061 |
2.0 |
0,60 |
|
mct-02-900m |
90 |
± 20% |
0,044 |
3.0 |
0,80 |
|
mct-02-111m |
110 |
± 20% |
0,069 |
2.0 |
0,65 |
|
mct-02-131m |
130 |
± 20% |
0,146 |
1.0 |
0.45 |
|
mct-02-471m |
470 |
± 20% |
0,286 |
1.0 |
0.45 |
|
mct-03-250m |
25 |
± 20% |
0,016 |
5.0 |
1.00 |
|
mct-03-320m |
32 |
± 20% |
0,021 |
4.0 |
0,90 |
|
mct-03-430m |
43 |
± 20% |
0.030 |
3.0 |
0,80 |
|
mct-03-650m |
65 |
± 20% |
0,055 |
2.0 |
0,65 |
|
mct-03-111m |
110 |
± 20% |
0,042 |
4.0 |
0,85 |
|
mct-03-131m |
130 |
± 20% |
0,055 |
3.0 |
0,80 |
|
mct-03-151m |
150 |
± 20% |
0,159 |
1.0 |
0.45 |
|
mct-03-231m |
230 |
± 20% |
0.108 |
2.0 |
0,65 |
|
mct-04-500m |
50 |
± 20% |
0,022 |
5.0 |
1.00 |
|
mct-04-600m |
60 |
± 20% |
0.030 |
4.0 |
0,90 |
|
mct-04-750m |
75 |
± 20% |
0,039 |
3.0 |
0,80 |
|
mct-04-820m |
82 |
± 20% |
0,042 |
3.0 |
0,80 |
|
mct-04-101m |
100 |
± 20% |
0,033 |
5.0 |
1.00 |
|
mct-04-151m |
150 |
± 20% |
0,042 |
5.0 |
1.00 |
|
mct-04-221m |
220 |
± 20% |
0,059 |
4.0 |
0,90 |
|
mct-04-271m |
270 |
± 20% |
0,081 |
3.0 |
0,80 |
|
mct-04-321m |
320 |
± 20% |
0,131 |
2.0 |
0,65 |
|
mct-04-431m |
430 |
± 20% |
0.150 |
2.0 |
0,64 |
|
mct-04-961m |
960 |
± 20% |
0,438 |
1.0 |
0,50 |
|
mct pn |
Ich (uh) |
Toleranz |
dcr (Ω) max |
IDC (a) |
Dimension: e |
|
mct-05-900m |
90 |
± 20% |
0,034 |
5.0 |
1.00 |
|
mct-05-900m |
140 |
± 20% |
0,064 |
3.0 |
0,80 |
|
mct-05-900m |
200 |
± 20% |
0,114 |
2.0 |
0,65 |
|
mct-05-900m |
320 |
± 20% |
0,068 |
5.0 |
1.00 |
|
mct-05-900m |
450 |
± 20% |
0,174 |
2.0 |
0,65 |
|
mct-05-900m |
470 |
± 20% |
0,354 |
1.0 |
0.45 |
|
mct-05-900m |
1800 |
± 20% |
0,680 |
1.0 |
0.45 |
|
mct-06-820m |
82 |
± 20% |
0,033 |
5.0 |
1.00 |
|
mct-06-101m |
100 |
± 20% |
0,042 |
4.0 |
1.01 |
|
mct-06-131m |
130 |
± 20% |
0,061 |
3.0 |
0,85 |
|
mct-06-221m |
220 |
± 20% |
0,121 |
2.0 |
0,70 |
|
mct-06-301m |
300 |
± 20% |
0,064 |
5.0 |
1.00 |
|
mct-06-391m |
390 |
± 20% |
0,088 |
4.0 |
0,90 |
|
mct-06-471m |
470 |
± 20% |
0,342 |
1.0 |
0,50 |
|
mct-06-501m |
500 |
± 20% |
0,124 |
3.0 |
0,80 |
|
mct-06-781m |
780 |
± 20% |
0.225 |
2.0 |
0,70 |
|
mct-06-132m |
1300 |
± 20% |
0,585 |
1.0 |
0,50 |
|
mct-07-300m |
30 |
± 20% |
0,009 |
10.0 |
1.60 |
|
mct-07-350m |
35 |
± 20% |
0,010 |
10.0 |
1.60 |
|
mct-07-560m |
56 |
± 20% |
0,020 |
7.0 |
1.30 |
|
mct-07-680m |
68 |
± 20% |
0,021 |
7.0 |
1.30 |
|
mct-07-820m |
82 |
± 20% |
0,023 |
7.0 |
1.30 |
|
mct-07-101m |
100 |
± 20% |
0,036 |
5.0 |
1.00 |
|
mct-07-151m |
150 |
± 20% |
0,053 |
4.0 |
1.00 |
|
mct-07-201m |
200 |
± 20% |
0,078 |
3.0 |
0,85 |
|
mct-07-301m |
300 |
± 20% |
0,142 |
2.0 |
0,70 |
|
mct-07-851m |
850 |
± 20% |
0.211 |
2.0 |
0,70 |
|
mct-08-750m |
75 |
± 20% |
0,014 |
10.0 |
1.60 |
|
mct-08-131m |
130 |
± 20% |
0,031 |
7.0 |
1.30 |
|
mct-08-201m |
200 |
± 20% |
0,056 |
5.0 |
1.00 |
|
mct-08-251m |
250 |
± 20% |
0,027 |
10.0 |
1.60 |
|
mct-08-471m |
470 |
± 20% |
0,064 |
7.0 |
1.30 |
|
mct-08-681m |
680 |
± 20% |
0.105 |
5.0 |
1.00 |

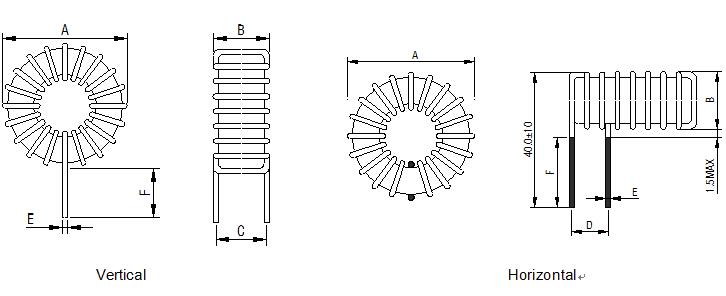

mechanische Abmessungen (alle Maße sind in mm)
|
Serie |
ein |
b |
c |
d |
f |
|
1 |
18.0 |
11.5 |
11.0 |
17.5 |
15.0 |
|
2 |
22.0 |
12.5 |
12.0 |
21.5 |
15.0 |
|
3 |
24.0 |
11.5 |
10.5 |
23.0 |
15.0 |
|
4 |
27.0 |
13.5 |
12.5 |
26.0 |
15.0 |
|
5 |
30.0 |
17.0 |
16. |
29.0 |
15.0 |
|
6 |
32.0 |
16.0 |
15.0 |
30.0 |
15.0 |
|
7 |
36.0 |
19.5 |
18.0 |
34.5 |
15.0 |
|
8 |
42.5 |
21.5 |
20.0 |
41.0 |
15.0 |
Wenn Sie Fragen haben, kontaktieren Sie uns bitte oder hinterlassen Sie Ihre Kommentare, wir geben Ihnen eine schnelle Antwort.
