Mctlb-Serie Tauchstrom großen Strom Induktivität mit abgeschirmter Konstruktion, hat sehr niedrigen Gleichstromwiderstand, einfach angepasst, Hochfrequenzbereich kann bis zu 1,0 MHz. Unsere großen aktuellen Produkte sind alle bleifrei. (rohs)
Marke:
MCTArtikelnummer.:
MCTLB Series High Current DIP Type InductorHafen:
Shanghaigroße Strominduktoren vom Tauch-Typ mit magnETischer Schildstruktur, haben starke elektromagnETische Interferenz (EMI) Widerstand und vertikales Design. unser Tauchstrom-Hochstrominduktor Hauptsächlich in SchaltnETzteilen, DC-DC-Wandler, Hochfrequenz-Smp, EMI-Filter, Computer, digitale Kamera und andere Verbraucherelektronikprodukte verwendET. Eintauchstrominduktor Materialien, die wir verwendETen, sind alle bleifreie Produkte und RoHS-konform. Mctlb-Serie Hochstrom-Dip-Typ-Induktivität sind unsere neuen Design-Induktivitäten, akzeptieren wir auch benutzerdefinierte Design.
Schnelle DETails
|
Teil Nr .: MCTlb-Serie Hochstrom-Tauchspule |
|
Markenname: MCT |
|
ich Die Induktanz bei IDC ist ein typischer Wert für die Komponente, die bei IDC genommen wird |
|
maßgeschneidert: verfügbar |
|
l0 Testbedingung: 100khz / 1.0vrms, 0adc |
|
logo: kann angepasst werden |
|
Die Umgebungstemperatur wird auf 25 ° C bezogen |
|
verpackung: karton, kann benutzerdefinierte |
|
BETriebstemperaturbereich: -40 ° C ~ + 120 ° C |
|
moq: jede Menge |
|
Zertifizierung: ISO9001, RoHS, CE |
|
oem: verfügbar |
|
Vorlaufzeit: 25 Tage nach Zahlung |
|
Versand: Luft, Schiff, usw |
Teileinformationen
Produktname: tauchen h Hochstrominduktivität für EMI-Filter
Anwendungen: SchaltnETzteile, Hochfrequenz-Smps, EMI-Filter, Hochstrom-DC / DC-Wandler, Automobilelektronik.
verpackung dETails: pp verpackung gürtel + äußere verpackung harter papier karton + innere verpackung perle baumwolle oder kunststoff tablETt (erhältlich in band und rollen pakET, drei-schicht karton verpackung, ist hilfreich für schutz von Hochstrominduktor Produktleistung . )
proben zeit: 7-10 tage für kundenspezifische teile, 3-5 tage für standard teile.
Vorteile: unsere Fabrik besteht aus 500 Menschen, große Leistung kann jeden Tag abgeschlossen werden.
Wir haben ein technisches Team bestehend aus 5 erfahrenen Ingenieuren.
Alle Materialien sind umweltfreundlich und UL-zertifiziert. Wir akzeptieren maßgeschneiderte und Design-Service.
ProduktdETails

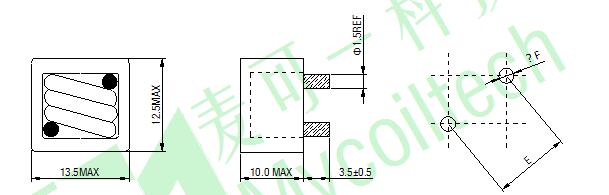

mechanische Dimension: Einheit: mm
Elektrische Eigenschaften:
MCT pn
l (0a)
uh ± 20%
dcr ( m Ω)
max
l ( RMS )
uh ± 20%
irms
ein
Isat
ein
e
f
MCTlbr47m
0.47
0,85
(typ 0,75)
0.45
40
54
10.0 ± 1
1.7 ± 0.1
MCTlbr60m
0,60
0,85
(typ 0,75)
0,55
40
50
10.0 ± 1
1.7 ± 0.1
MCTlbr80m
0,80
0,85
(typ 0,75)
0,68
36
40
10.0 ± 1
1.7 ± 0.1
MCTlb1r0m
1.00
1.30
(Typ 1.15)
0,94
34
38
10.2 ± 1
1.5 ± 0.1
Hinweis:
1.l0 Testbedingung: 100khz / 1.0vrms , 0adc
2. Induktivität bei IDC ist ein typischer Wert für die Komponente bei IDC genommen
3. Heizstrom verursacht eine ungefähre Δ t von 40 ° c ohne Kernverlust
4. Sättigungsstrom, der bei 25 eine ungefähre 20% ige Absenkung bewirkt ° c Umgebungstemperatur
5. Testumgebungstemperatur wird auf 25 bezogen ° c
6. BETriebstemperaturbereich -40 ° c ~ + 120 ° c
Wenn Sie Fragen haben, kontaktieren Sie uns bitte oder hinterlassen Sie Ihre Kommentare, wir geben Ihnen eine schnelle Antwort.
E-Mail: sales003@mycoiltech.com
skype: sales003_125
Kontakt: Fräulein Lilie Yu
