Tauchstrom-Hochstrominduktorhat einen sehr niedrigen Gleichstromwiderstand, hauptsächlich für Motherboards, Laptops, Desktop-Computer. DC / DC-Wandler in verteilten Stromversorgungssystemen. Induktor für allgemeine Zwecke.
Marke:
MCTArtikelnummer.:
MCTLC Series High Current DIP Type InductorHafen:
ShanghaiHefei Mycoil Technology co., ltd ist in der Herstellung und Gestaltung verschiedener einrten qualifiziert große Strominduktoren,sowiepq-Serie Strominduktivitäten, rm-Serie Strominduktivitäten, Dip-Typ Strominduktivitäten, smd-Typ Strominduktoren. wir akzeptieren kundenspezifische design und oem services.
unsere Dip-Typ Hochstrom-ichnduktivitäten vor allem in Hochfrequenz-Smp, eMI-filter, Schaltnetzteil, DC-DC-Wandler in verteilten Stromversorgungssystemen, Hochfrequenz-Smps, Induktivitäten für den allgemeinen Gebrauch, etc. alle verwendetHochstrominduktor eintauchenProdukte, die wir produzierten wurden doppelt getestet, auch mit fortschrittlichen Herstellungsverfahren, haben wir unsere eigene Qualitätskontrolle, strenge Qualitätskontrolle Links.
Schnelle Details
|
Teil Nr .:MCTLCSerien-Hochstrom-Tauchspule |
|
Markenname: mct |
|
IDie Induktanz bei IDC ist ein typischer Wert für die Komponente, die bei IDC genommen wird |
|
maßgeschneidert: verfügbar |
|
l0 Testbedingung: 100khz / 1.0vRMS, 0adc |
|
logo: kann angepasst werden |
|
Die Umgebungstemperatur wird auf 25 ° C bezogen |
|
verpackung: karton, kann benutzerdefinierte |
|
Betriebstemperaturbereich: -40 ° C ~ + 120 ° C |
|
moq: jede Menge |
|
Zertifizierung: ISO9001, RoHS, CE |
|
oem: verfügbar |
|
Vorlaufzeit: 25 Tage nach Zahlung |
|
Versand: Luft, Schiff, usw |
Teileinformationen
Produktname:großer Strominduktor geringer Widerstand und hohe Frequenz
Produktpalette: Transformatoren, Induktivitäten, Spulen, Spulen, Ferritkerne.
einnwendungen: Schaltnetzteile, Hochfrequenz-Smps, EMI-Filter, Hochstrom-DC / DC-Wandler, Haushaltsgeräte, Automobilelektronik.
verpackung details: pp verpackung gürtel + äußere verpackung harter papier karton + innere verpackung perle baumwolle oder kunststoff tablett (verfügbar in band und rollen paket, drei-schicht karton verpackung, schützenDip große Strom Induktivität. )
proben zeit: 7-10 tage für kundenspezifische teile, 3-5 tage für standard teile.
Vorteile: unsere Fabrik besteht aus 500 Menschen, große Leistung kann jeden Tag abgeschlossen werden.
Wir haben ein technisches Team bestehend aus 5 erfahrenen Ingenieuren.
Alle Materialien sind umweltfreundlich und UL-zertifiziert. Wir akzeptieren maßgeschneiderte und Design-Service.
Produktspezifikation

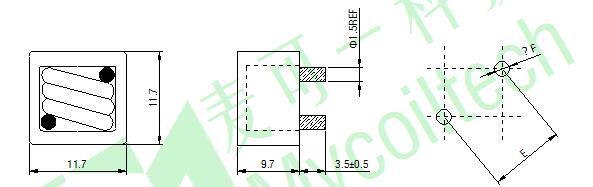

mechanische Dimension: Einheit: mm
Elektrische Eigenschaften:
|
mct pn |
l (0a) uh±20% |
dcr(mΩ) max |
L(rms) uh±20% |
irms A |
Isat A |
E |
F |
|
mctlcr47m |
0.47 |
0,90 |
0.41 |
34 |
50 |
8.7±1 |
1.5±0.1 |
|
mctlcr60m |
0,60 |
0,90 |
0.56 |
33 |
50 |
8.7±1 |
1.5±0.1 |
|
mctlcr80m |
0,80 |
1.50 |
0.73 |
32 |
45 |
8.4±1 |
1.3±0.1 |
|
mctlc1r0m |
1.00 |
1.50 |
0.92 |
30 |
45 |
8.4±1 |
1.3±0.1 |
Hinweis:
1.l0 Testbedingung: 100khz / 1.0vrms,0adc
2. Induktivität bei IDC ist ein typischer Wert für die Komponente bei IDC genommen
3. Heizstrom verursacht ein ungefähres Δt von 40 ° C ohne Kernverlust
4. Sättigungsstrom, der bei 25 ° C Umgebungstemperatur einen ungefähren 20% igen Abfall verursacht
5.test Umgebungstemperatur ist bezogen auf 25 ° c
6. Betriebstemperaturbereich -40 ° C ~ + 120 ° c
Wenn Sie Fragen haben, kontaktieren Sie uns bitte oder hinterlassen Sie Ihre Kommentare, wir geben Ihnen eine schnelle Antwort.
E-Mail: sales003@mycoiltech.com
skype: sales003_125
Kontakt: Fräulein Lilie Yu
